气动执行器

Scotch-Yoke Antrieb

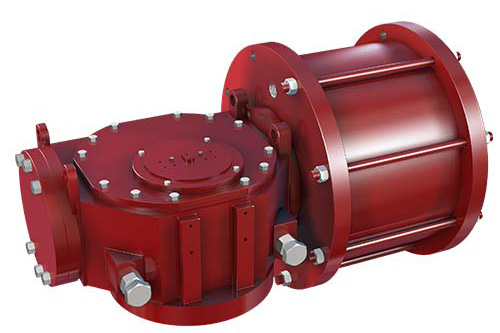

ITM 气动执行机构是为开/关或调节操作而开发的,可作为紧凑设计的单动或双动版本提供。独特的设计确保了即使在最恶劣的环境中也能操作球阀、蝶阀和旋塞阀的最佳性能。

执行机构设计寿命长,由青铜滑块和镀镍或氧化气缸确保。镀铬杆和定制油漆作业提供了极好的防腐保护。

它有单动或双动版本,可提供高达30万牛米的扭矩。

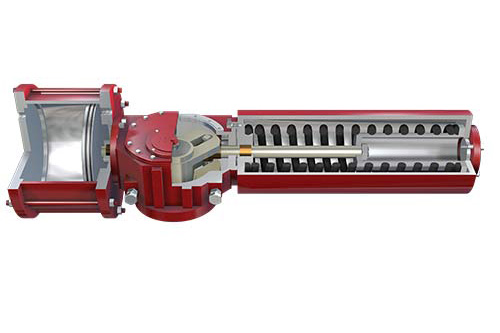

ITM执行机构采用模块化设计,可配备多种选项。苏格兰轭机构可以由气缸或气缸驱动,有单动式或双动式两种。ITM还在气缸内部安装一个弹簧,用于必要时的紧急停机应用。


扭矩:300000Nm

气源压力:干湿气体最大12Bar

环境温度范围:

-20° - +90°C (标准)

-40° - +60°C (低温)

-60° - +60°C (超低温)

0° - +160°C (高温)

缸体:免维护,防锈处理,长寿命垫片

动作方式:双作用,单作用

可调角度:+/- 5°

可选配置项:手动装置/快开快关/全智能自动操作/特殊喷漆

证书:

      ATEX 2014/34/EU

      PED 2014/68/EU

      Applicable up to SIL 3 as per 61508

      Machinery Directive 2006/42/EC

      TR-TS approval
