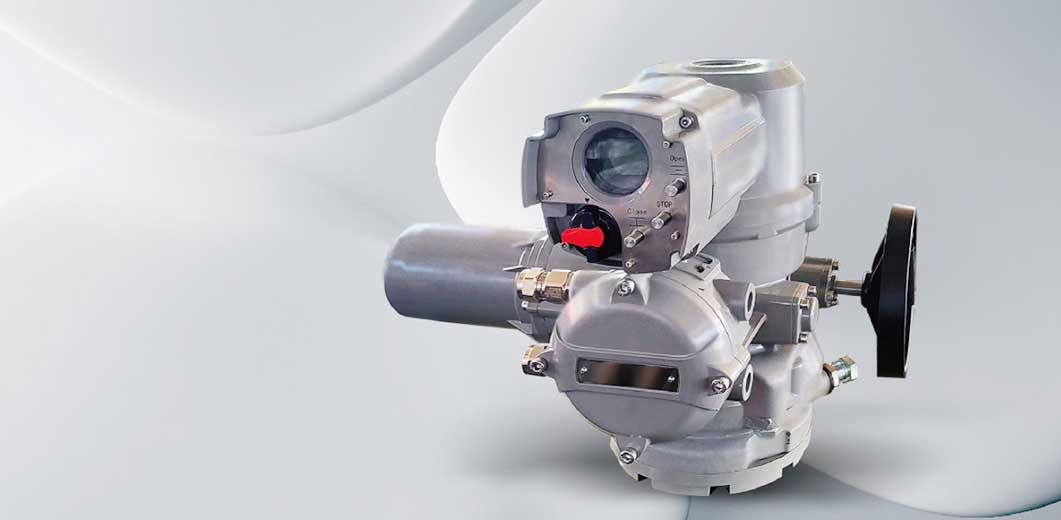

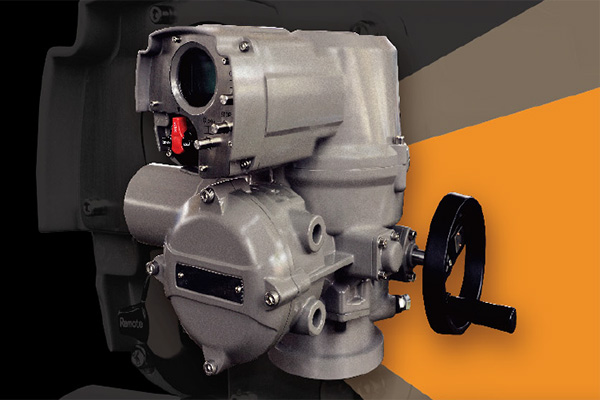

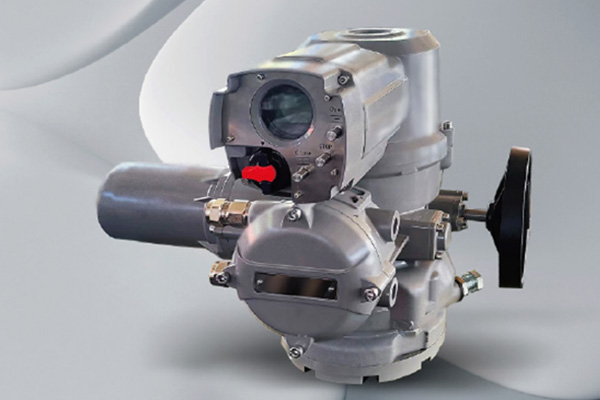

IAX系列部分回转阀门电动装置是我公司自主研制的产品。

适用于控制蝶阀、球阀、旋塞阀等做90°回转的阀门。该产品箱体采用压铸铝，外观美观、体积小、重量轻、高效率、高可靠性、高防护性能、低噪音等特点。使用维护方便、适用性强、性价比合理等诸多优点。可现场操作，也可远控操作。广泛用于石油、化工、发电厂、水处理、造纸等行业。

本系列电装具有非侵入式设置功能、机械性能可靠、防护性能高。可对阀门实行远控、集控和自动控制。主传动采用行星传动，较同类产品效率高，体积小，重量轻。

手动操作为全自动切换结构，无需离合器及切换手柄，任何时候手轮都不会随电动而转动，只有在人为操作手轮时其才会转动，故此任何时候手动操作都不会发生危险，绝对安全。

IAM系列电动装置的构成与主要性能特点：

转矩传感器：转矩控制稳定，重复精度高于标准规定，完全能够满足不同类型阀门的转矩控制和过载保护。符合控制转矩在50%--100%公称转矩范围内任意设置的标准规定。

液晶显示器：产品的人机界面，采用LCD显示屏，具有高清晰度、高亮度、高对比度、高可靠性的特点。能够显示菜单并能实时观测行程位置、转矩状态等信息。可接收红外设定器的遥控指

令。

主控制单元：由微处理器和超大集成电路等元器件组成，设计制造工艺精良，是实现产品各项控制功能的硬件基础。

机械传动副：结构简单可靠，传动效率高噪音低。合金结构钢蜗杆与铜合金蜗轮加工精度高，热处理工艺先进，承载力与寿命满足标准规定。

非侵入结构：无需开启控制箱盖进行产品的控制参数设定和电动阀门调试，避免使用不慎造成内部控制元器件的损坏，同时保证良好的整机户外防护性能。

智能化控制：具有运行故障自动检测和诊断、失电状态下的阀位显示、自动相序校正和缺相保护、电机过热保护和瞬时反转保护、现场总线(Modbus、Profibus--DP等)标准配置功能和选择功能。

位置传感器：采用优质绝对值编码器，测量分辨率高，性能稳定。输出轴回转工作位置的精确测量与控制，能适应产品的超常行程并能保证失电状态下保持设定的阀位。符合位置重复偏差≤±5°的标准规定。

红外设定器：用于产品工作参数的设定和现场操作以及故障信号的查询，整体结构坚固，外观设计人性化。当产品为防爆型时随机提供本质安全型设定器。

动力输出轴：根据用户需求可提供扭矩推力型和扭矩型输出轴，扭矩推力型输出轴内置阀杆螺母，扭矩型输出轴为牙嵌式输出，与阀门连接法兰可按用户需求制造。

手/电动切换与手动机构：低速轴半自动电动优先式手/电动切换机构设计合理，性能稳定可靠。较大转矩规格产品的手动机构可配置蜗轮减速器，能有效降低手动操作力。

转矩传感器：密封结构与接线端子板:产品的接线内腔采用双密封结构，可保证现场接线时对电气控制内腔的密封。接线端子板设计结构合理，具备足够的接线端子，接线内腔容线空间宽松，便于现场接线操作。

防护等级：IP67(可提供IP68)

防爆等级：防爆型产品的标志是ExdblICT4Gb

相对湿度：≤90%(25℃时)

环境温度：-20℃~+70℃
